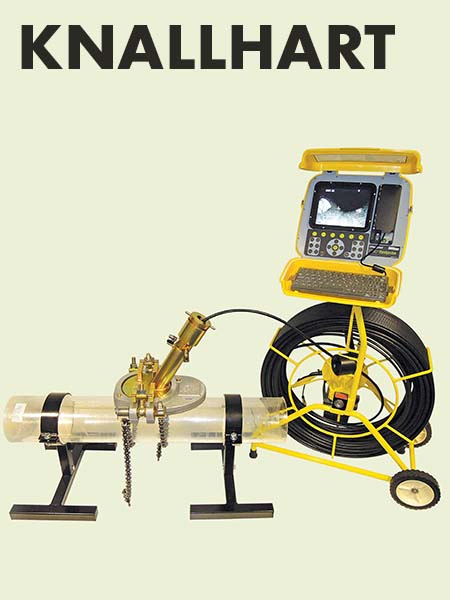

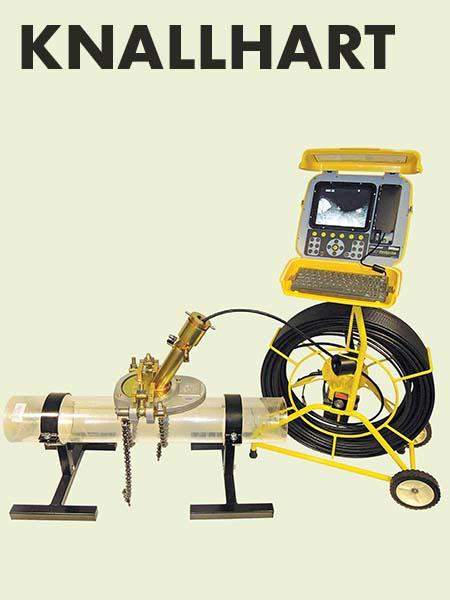

Aktion KNALLHART
P542c Schiebekamerasystem 60m
Mit 25mm Kamerakopf (nach Wahl)
Das P542c Schiebekamerasystem ist speziell für Rohrsysteme ab DN100 entwickelt worden. Das System bewährt sich durch ein robustes und kompaktes Design, welches die Verwendung - standardmäßig - bis zu einer Rohrdimension von DN250 erlaubt. In Grenzfällen findet die P542c auch ab einer Rohrdimension von DN70 ihren Einsatz. In diesem Sonderfall müssen alle Führungshilfen vom Kamerakopf entfernt werden. Die FlexiSonde (640Hz oder 512Hz nach Wahl) kann zwischen Kamerakopf und Schiebekabel montiert werden und erlaubt die präzise Ortung von Rohrschäden, Verstopfungen oder generell des einmessen des Leitungsverlaufes bis zu einer Verlegetiefe von ca. 5m. Für die Sondenortung empfehlen wir Empfänger der Familie SuperC.A.T4 oder RD7100 des Herstellers Radiodetection.
Mit 25mm Kamerakopf (nach Wahl)
Das P542c Schiebekamerasystem ist speziell für Rohrsysteme ab DN100 entwickelt worden. Das System bewährt sich durch ein robustes und kompaktes Design, welches die Verwendung - standardmäßig - bis zu einer Rohrdimension von DN250 erlaubt. In Grenzfällen findet die P542c auch ab einer Rohrdimension von DN70 ihren Einsatz. In diesem Sonderfall müssen alle Führungshilfen vom Kamerakopf entfernt werden. Die FlexiSonde (640Hz oder 512Hz nach Wahl) kann zwischen Kamerakopf und Schiebekabel montiert werden und erlaubt die präzise Ortung von Rohrschäden, Verstopfungen oder generell des einmessen des Leitungsverlaufes bis zu einer Verlegetiefe von ca. 5m. Für die Sondenortung empfehlen wir Empfänger der Familie SuperC.A.T4 oder RD7100 des Herstellers Radiodetection.
Lieferumfang:
- 60m P342
- FlexiSonde 512Hz oder 640Hz (nach Wahl)
- Anzeigeheiheit P540c mit eingebauten Akku
- 25 Kamerakopf
- Schiebehilfen (ja nach Kamerakopf) bis DN250
- Ladegeräte für KFZ und 230VAC
- Bedienungsanleitung
- FlexiSight™ Manager Software von Pearpoint
ALLGEMEIN
Das P542c Schiebekamerasystem ist speziell für Rohrsysteme ab DN100 entwickelt worden. Das System bewährt sich durch ein robustes und kompaktes Design, welches die Verwendung - standardmäßig - bis zu einer Rohrdimension von DN250 erlaubt. In Grenzfällen findet die P542c auch ab einer Rohrdimension von DN70 ihren Einsatz. In diesem Sonderfall müssen alle Führungshilfen vom Kamerakopf entfernt werden. Für den Kamerakopf stehen der 32mm oder 50mm Kamerakopf zur Auswahl. Die FlexiSonde (640Hz oder 512Hz nach Wahl) kann zwischen Kamerakopf und Schiebeaal montiert werden und erlaubt die präzise Ortung von Rohrschäden, Verstopfungen oder generell des einmessen des Leitungsverlaufes bis zu einer Verlegetiefe von ca. 5m. Für die Sondenortung empfehlen wir Empfänger der Familie SuperC.A.T4 oder RD7100 des Herstellers Radiodetection.

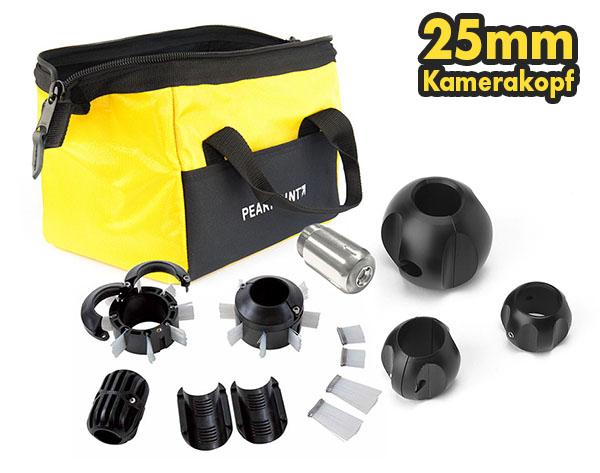

25mm Kamera
Der 25mm Kamerakopf ermöglicht es kleinere Rohrdurchmesser ab DN40 zu befahren, bietet aber kein selbst Aufrechtbild-Funktion. Der 25mm Kamerakopf ist bis zur einer Druckbelasung von 11bar (100m) ausgelegt und hat die Schutzklasse IP68.
Die FlexiSonde (640Hz oder 512Hz nach Wahl) kann zwischen Kamerakopf und Schiebeaal montiert werden. Die FlexiSonde erlaubt die präzise Ortung von Rohrschäden, Verstopfungen oder des generellen Leitungsverlaufes bis zu einer Verlegetiefe von ca. 5m. Für die Sondenortung empfehlen wir Empfänger der Familie SuperC.A.T4 oder RD7100 des Herstellers Radiodetection.
Das P542c Schiebekamerasystem ist speziell für Rohrsysteme ab DN100 entwickelt worden. Das System bewährt sich durch ein robustes und kompaktes Design, welches die Verwendung - standardmäßig - bis zu einer Rohrdimension von DN250 erlaubt. In Grenzfällen findet die P542c auch ab einer Rohrdimension von DN70 ihren Einsatz. In diesem Sonderfall müssen alle Führungshilfen vom Kamerakopf entfernt werden. Für den Kamerakopf stehen der 32mm oder 50mm Kamerakopf zur Auswahl. Die FlexiSonde (640Hz oder 512Hz nach Wahl) kann zwischen Kamerakopf und Schiebeaal montiert werden und erlaubt die präzise Ortung von Rohrschäden, Verstopfungen oder generell des einmessen des Leitungsverlaufes bis zu einer Verlegetiefe von ca. 5m. Für die Sondenortung empfehlen wir Empfänger der Familie SuperC.A.T4 oder RD7100 des Herstellers Radiodetection.
KAMERA
25mm Kamera
Der 25mm Kamerakopf ermöglicht es kleinere Rohrdurchmesser ab DN40 zu befahren, bietet aber kein selbst Aufrechtbild-Funktion. Der 25mm Kamerakopf ist bis zur einer Druckbelasung von 11bar (100m) ausgelegt und hat die Schutzklasse IP68.
SONDE
Die FlexiSonde (640Hz oder 512Hz nach Wahl) kann zwischen Kamerakopf und Schiebeaal montiert werden. Die FlexiSonde erlaubt die präzise Ortung von Rohrschäden, Verstopfungen oder des generellen Leitungsverlaufes bis zu einer Verlegetiefe von ca. 5m. Für die Sondenortung empfehlen wir Empfänger der Familie SuperC.A.T4 oder RD7100 des Herstellers Radiodetection.

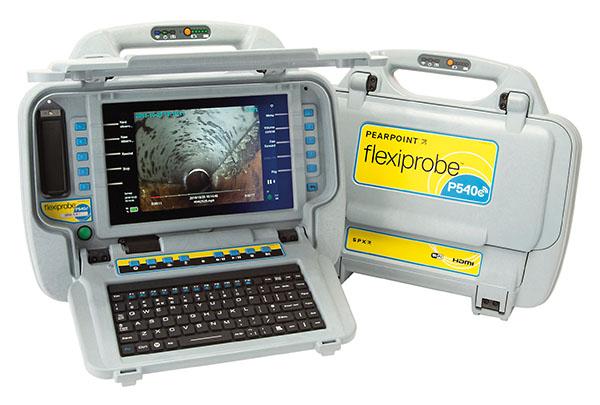

| P540c Controller | |
| Versorgung | Netzeingang 100-240VAC,50-60Hz, 1.7A DC-Ausgang 16V, 3.75A, 60W |
| Versorungsanforderung Eingang | 10-30V, 60W |
| Akkukapazität | 14.86V, 6.4Ah (93.95Wh) |
| Akkulaufzeit | Bis zu 1 Tag typisch Nutzung / 7,5 Stunden nur Ansicht / 5 Stunden kontinuierliche Aufzeichung** |
| Display | 10.1" HD-Farb-TFT 1280x800 |
| Akkuladezustandsanzeige | 5 LED im Griff (Benutzeraktiviert) und Bildschirmsymbol |
| Ladestatus | 2 LED |
| WLAN-Status | 1 LED und Bildschirmsymbol |
| Speicher | 128GB intern und Unterstützung für USB Flash-Speicher |
| Konnektivität | 3x USB 2.0, HDMI-Videoausgang, Analog-Videoausgang (PAL/NTSC), Kopfhörerausgang, Mikrofoneingang, Schiebeaal-/ Kamera-Konnektivität und 802.11 b/g/n WLAN |
| Eindringschutz | P540c Controller IP55 Netzteil / Ladegerät IP54 für Innenräume |
| Temperatur | Lagerungstemperatur: -20°C bis +80C Betriebstemperatur: -10°C bis +50°C Ladetemperatur: 0°C bis +40°C |
| Sicherung | 5A |
| Abmessung | 445x385x155mm |
| Gewicht | 7.25kg |
| Aufbau | Schlagfestes ABS und pulverbeschichteter verzinkter Stahl |
| Schubkabel und Haspeln | P341 Installateur | P342 Mini | P342 Haspel | P343 Hapel |
| Abmessungen | 570x430x269mm | 570x430x269mm | 850x750x420mm | 813x1168x475mm |
| Gewicht | 9.4kg 11.2kg |
11kg | 18.2kg 25kg |
37kg |
| Konstruktion | Pulverbeschichteter Stahlrohrrahmen | |||
| Schubkabellänge | 30m 60m |
35m | 60m 120m |
150m |
| Kameras | 25mm Kamera | 32mm Kamera selbstnivellierende | 50mm Kamera selbstnivellierende |
| Abmessungen | 25.4 x 38.7mm | 31.24 x66mm | 48 x 72.8mm |
| Gewicht | 0.06kg | 0.18kg | 0.36kg |
| Konstruktion | Edelstahl/Polycarbonat | Edelstahl/Saphireglas/Polycarbonat | |
| Leistung | 1.8W | 1.3W | 3.8W |
| Umgebung | IP68 bis (100m) / 11bar | IP68 bis (70m) / 7bar | IP68 bis (100m) / 11bar |
| Temperatur | Lagerungstemperatur: -20°C bis +80C Betriebstemperatur: -10°C bis 50°C |
||
| Fokus | Manuell einstellbar | Fest | Manuell einstellbar |
| Brennweite | 10mm bis ∞ | Fest | 10mm bis ∞ |
| Beleuchtung | Ultra-helle weiße LED's | ||
| LED Leuchtdichte | ≥ 75lm | ≥ 150lm | ≥ 208lm |
| Aktive Pixel (HxV) | 768 x 576 PAL | 640 576 PAL | 765 x 582 PAL |
| Horizontale Auflösung | ≥ 460TVL | ≥ 420TVL | ≥ 460TVL |
