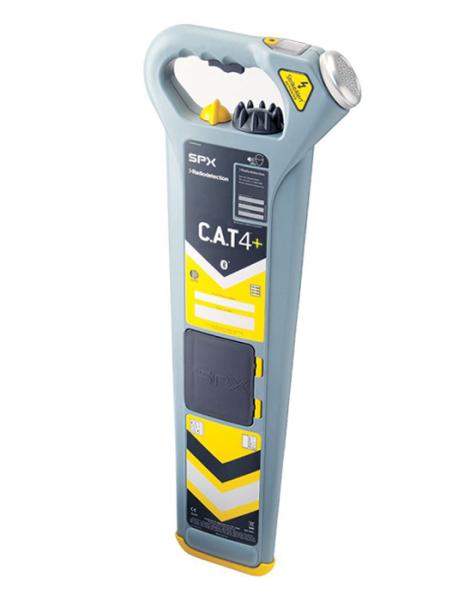

C.A.T4+
Dynamikbereich	120 dB bei 40Hz
Dynamischer Überlastschutz	40 dB bei 50Hz (automatisch)
Tiefengenauigkeit**	Kabel: ± 5% Toleranz 0,1m bei 3m Sonden: ± 5% Toleranz 0,1m bei 7m
Ortungsgenauigkeit	± 10% der Tiefe
Horizontale GPS-Positionsgenauigkeit	3m CEP (Circular Error Probable - Streukreisradius)
Batterien	2x D-Zellen (LR20) Alkaline Batterien
Gewicht	2.3kg (inklusive Alkaline Batterie)
Maße (HxBxT)	710x255x65mm
Material	Spritzgussförmiges Kunststoff
Schutzklasse	IP54 (Staub- und Spritzwasser geschützt)
Betriebstemperatur	-20°C bis +50°C
Lagertemperatur	-20°C bis +70°C
Datenschnittstelle	USB 2.0
Datenspeicherkapazität	2 GB
Warnung bei fälliger Kalibration	Abwärtszählend ab 31 Tagen vor Ablauf

** C.A.T4 orten bei größerer Tiefe, aber mit geringerer genauigkeit.


C.A.T4 Technische Daten			Ortungstiefenführung (m)
Ortungsleistung	Freqeunzbereich	Empfindlichkeit bei 1m	Gute Bedingungen	Schlechte Bedingungen
Stromsignale (P)	50Hz - 1.5kHz	3 mA	3	2
Radiosignale (R)	15kHz - 30kHz	25 µA	2	1
Genny4-Signal (G)	32.768kHz  ± 20Hz 131.072kHz  ±20Hz	5 µA	4	2
Avoidence Mode (A)	P + R + G Wie oben	Wie oben	4	2



Passive Frequenzen:	C.A.T4	C.A.T4+	eC.A.T4	eC.A.T4+	gC.A.T4	gC.A.T4+
Strom	✔	✔	✔	✔	✔	✔
Radio	✔	✔	✔	✔	✔	✔
Aktive Frequenzen:	C.A.T4	C.A.T4+	eC.A.T4	eC.A.T4+	gC.A.T4	gC.A.T4+
Genny4 Signalortung	✔	✔	✔	✔	✔	✔
Funktionen:	C.A.T4	C.A.T4+	eC.A.T4	eC.A.T4+	gC.A.T4	gC.A.T4+
Avoidence Mode™	✔	✔	✔	✔	✔	✔
Genny™ Signalortung	✔	✔	✔	✔	✔	✔
Stromsignalortung	✔	✔	✔	✔	✔	✔
Radiosignalortung	✔	✔	✔	✔	✔	✔
Ortungsfrequenz für Kabel mit geringem Durchmesser	✔	✔	✔	✔	✔	✔
eCert™	✔	✔	✔	✔	✔	✔
Dynamischer Überlastungsschutz	✔	✔	✔	✔	✔	✔
Tiefenmessung		✔		✔		✔
StrikeAlert™	●	●	●	●	✔	✔
Datenerfassung			✔	✔	✔	✔
Anzeige für fällige Wartung			✔	✔	✔	✔
SWING™ Warung			✔	✔	✔	✔
CALSafe™			●	●	✔	✔
Bluetooth®					✔	✔
GPS/GNSS					✔	✔

✔ Verfügbar, standardmäßig aktiviert
● Optional



Dynamischer Überlastungsschutz

Dank der einzigartigen digitalen Signalaufbereitung von Radiodetection können C.A.T4-Geräte elektrische Störungen ausblenden. Durch den dynamischen Überlastungsschutz können Geräte der C.A.T4-Serie in Bereichen mit starken elektrischen Feldern arbeiten, beispielsweise in der Nähe von Umspannwerken und unter Starkstromkabeln, wo die Erkennungskreise anderer Ortungsgeräte überlastet werden und nicht mehr funktionieren.

Avoidance Mode™

Mit diesem Modus kann ein Bereich gleichzeitig und zeitsparend auf Strom-, Radio- und Genny-Signale untersucht werden. Anwender können am C.A.T4 die Empfindlichkeit für jeden Modus / jedes Signal einstellen. Dadurch können erdverlegte Leitungen in einem Durchgang erkannt werden. Mit Real Sound erhält der Anwender dabei eine akustische Rückmeldung, die direkt vom Signal der erkannten Leitung abgeleitet wird. Dies erleichtert die Ortung und erhöht die Ortungsgeschwindigkeit unter Beibehaltung der Sicherheit.

StrikeAlert™

Mit der optionalen Funktion StrikeAlert™ werden die Risiken minimiert, flach verlegte Kabel zu übersehen. Die Funktion wurde verbessert und optimiert, um die Anzahl der Fehlwarnungen zu verringern.

SWING™

C.A.T-Geräte von Radiodetection sind für eine außergewöhnlich schnelle Reaktion auf noch so kleine, feststellbare, unterirdische Signale ausgelegt. Untersuchungen von Radiodetection zur Erkennung von unterirdischen Signalen haben ergeben, dass die Fähigkeit eines Anwenders, erdverlegte Leitungen zu orten, direkt durch seine Handhabung des Geräts, wie z.B. zu schnelles, unachtsames Schwenken des Geräts, beeinflusst wird.

Um das Risiko von Kabelschäden weiter zu verringern, sind eC.A.T4-Geräte mit Sensoren ausgerüstet, die eine solche falsche Handhabung erkennen und den Anwender mit einer Meldung warnen, die auch im Datenprotokoll gespeichert wird.

Wartung und Kalibrierung

Anzeige für fällige Wartung und CALSafe™

Die Risiken, eine Ortung zu verzögern, weil die Kalibrierung eines C.A.T4 abgelaufen ist, lassen sich minimieren. Geräte der Serie eC.A.T4 bieten ein 30-Tage-Abwärtszählen bis zum Ablaufdatum des Kalibrierzertifikats. Die optionale Funktion CALSafe kann so eingestellt werden, dass eine Verwendung des Geräts bei abgelaufener Kalibrierung unterbunden wird. Auf diese Weise wird die Einhaltung von Unternehmensrichtlinien sichergestellt. Außerdem kann der Wartungsintervall mit der Software C.A.T Manager in einem Zeitraum von einem Jahr benutzerspezifisch angepasst werden.

eCert™

eCert ermöglicht eine schnelle und gründliche Prüfung der wichtigsten Schaltungselemente innerhalb des C.A.T4 und validiert über das Internet deren Leistung im Vergleich zur Original-Werkskalibrierung.

eCert™ wird über die Software C.A.T Manager aktiviert und bietet eine schnelle, gründliche und praktische Prüfung des zentralen Ortungsschaltkreises innerhalb des C.A.T4 und validiert die Geräteleistung im Vergleich zur Original-Werkskalibrierung. Nach einem eCert-Prüfungsdurchlauf kann ein Kalibrierzertifikat von Radiodetection für das entsprechende C.A.T4 ausgedruckt oder gespeichert werden.

Außerdem kann der C.A.T Manager auf Wunsch das Original-Werkskalibrierzertifikat oder jedes für das Gerät ausgestellte eCert-Zertifikat reproduzieren.

Im Rahmen eines kompletten Wartungspakets bietet Radiodetection auch einen umfassenden, werkseitigen Kundendienst sowie Rekalibrierungsoptionen an, einschließlich kompletter Inspektion der mechanischen Unversehrtheit und Funktionsprüfung.

Datenaufzeichnung/-Analyse Und Softwareaktualisierung

Eingebaute Datenerfassung

Geräte der eC.A.T4- und gC.A.T4-Serie können die wichtigsten Mess- und Betriebsdaten eines ganzen Jahres speichern.
gC.A.T4-Geräte sind mit einem internen GPS/GNSS-Empfänger ausgerüstet, der jede Sekunde Positionsdaten erfasst, im internen Speicher des C.A.T4-Geräts aufzeichnet und den Arbeitsort des Anwenders anzeigt.
Der C.A.T Manager™ kann für den Export von Protokolldateien verwendet werden. Dadurch sind umfangreiche Einsatzdatenanalysen möglich, die für die Aufdeckung von Schulungs- und Weiterbildungsbedarf hilfreich sein können und unabhängige Verlaufsaufzeichnungen des Geräteeinsatzes ermöglichen.
gC.A.T4-Datenprotokolle können in den Dateiformaten CSV, XLM oder KML exportiert werden, die sich einfach in Kartendienste wie Google Maps® oder Google Earth® importiert lassen.
Durch die Sicherung der Daten auf einem PC sind der Aufzeichnung über die gesamte Lebensdauer des Produkts keine Grenzen gesetzt.

Die Software C.A.T Manager™

C.A.T4-Ortungsgeräte werden durch das spezielle Softwarepaket C.A.T Manager unterstützt. Mit diesem Windows®-PC-Programm können Betriebs-, Flotten- und Baustellenleiter Ausfallzeiten mithilfe von regelmäßigen Softwareaktualisierungen, reproduzierten Kalibrierzertifikaten und Online-Kalibrierungen anhand von eCert minimieren.
Um das Gerät der bevorzugten Arbeitsweise bzw. dem gewünschten Einsatz anzupassen, lassen sich mit C.A.T Manager C.A.T4-Funktionen, wie Tiefenschätzung und Warnungen, deaktivieren und aktivieren. Über bearbeitbare Felder können Betriebs- / Flottencodes und andere Informationen im Gerät gespeichert werden, was ein Aufzeichnen und Rückverfolgen erleichtert.

Der C.A.T Manager wird auch zur Verwaltung von Datenprotokollen verwendet, die von eC.A.T4- und gC.A.T4-Modellen erstellt wurden.

Datenprotokolle einzelner C.A.T-Geräte werden auf einer lokalen Datenbank abgerufen und gespeichert. Die Export-Funktion ermöglicht den Anwendern eine Überprüfung und Analyse der Nutzungsdaten oder eine Ansicht des untersuchten Bereichs in Kartendiensten wie Google Earth.
