P550c flexitrax™ Modulares Fahrwagensytem
P550c flexitrax™ Modulares Fahrwagensytem
Der flexitrax P550c ist konsequent auf einfache Bedienung ausgelegt. Betriebsbereit innerhalb von 30 Sekunden nach dem Einschalten erfordert er minimales Training, damit Sie sich vollkommen auf die Rohrleitungs-Untersuchungen konzentrieren können.
Ein großer 12,1 Zoll (307 mm) HD-Bildschirm, auch bei Tageslicht gut ablesbar, führt Sie, unterstützt von einer vollwertigen Tastatur und entsprechenden Funktionstasten, durch den Untersuchungsprozess.
Der integrierte Lithium-Ionen-Akku versorgt das System bis zu einen Tag lang mit Energie. Zusätzlich bieten 128 GB Festspeicher Platz für mehr als 90 Stunden Videoaufnahmen.
Mit diesem mobilen und modularen Traktor-System können Sie den flexitrax P550c als die Lösung für Untersuchungen an einer Vielzahl von Rohren in allen Standorten anpassen. Dank seines robusten und ergonomischen Designs kann der flexitrax P550c leicht transportiert werden. Fahren Sie ihn am Ziel einfach aus Ihrem Transportfahrzeug und an die Einsatzstelle.
Der flexitrax P550c ist konsequent auf einfache Bedienung ausgelegt. Betriebsbereit innerhalb von 30 Sekunden nach dem Einschalten erfordert er minimales Training, damit Sie sich vollkommen auf die Rohrleitungs-Untersuchungen konzentrieren können.
Ein großer 12,1 Zoll (307 mm) HD-Bildschirm, auch bei Tageslicht gut ablesbar, führt Sie, unterstützt von einer vollwertigen Tastatur und entsprechenden Funktionstasten, durch den Untersuchungsprozess.
Der integrierte Lithium-Ionen-Akku versorgt das System bis zu einen Tag lang mit Energie. Zusätzlich bieten 128 GB Festspeicher Platz für mehr als 90 Stunden Videoaufnahmen.
Maßgeschneiderte Lösung
Mit diesem mobilen und modularen Traktor-System können Sie den flexitrax P550c als die Lösung für Untersuchungen an einer Vielzahl von Rohren in allen Standorten anpassen. Dank seines robusten und ergonomischen Designs kann der flexitrax P550c leicht transportiert werden. Fahren Sie ihn am Ziel einfach aus Ihrem Transportfahrzeug und an die Einsatzstelle.
P550c flexitrax™ Modulares Fahrwagensytem
Gewerbliche Videoinspektion
Der flexitrax ™ P550c Controller ist ganz auf Bedienfreundlichkeit ausgelegt und unterstützt einfaches und effizientes Erstellen von Untersuchungsberichten. Intuitive Menüs und angepasste Funktionstasten leiten Sie durch Ihre aktuelle Untersuchung, damit der nächste Job nicht warten muss.
Dank der MSCC3-, 4- oder 5-konformen Berichte und dem integrierten WLAN können Sie Ihre Berichte noch vor Ort über E-Mail oder DropBox freigeben. Oder Sie kopieren sie einfach an einem der drei USB-Anschlüsse auf einen Speicherstick.
Ihre Kollegen und/oder Kunden können Ihre Videoinspektion in Echtzeit in einem Standard-Webbrowser auf ihrem lokalen, vernetzten Kommunikationsgerät (z.B. einem Smartphone oder Tablet) verfolgen.
Das flexitrax P550c-System bietet eine intuitive grafische Benutzeroberfläche, eine vollwertige PC-Tastatur (regionale Optionen verfügbar) und beim Start eine Auswahl von 6 verschiedenen Menüsprachen mit passenden integrierten Bedienungshandbüchern. Kontextsensitive ATM-Tasten auf beiden Seiten des Displays bieten Zugriff auf die benutzerfreundlichen Menüs, über weitere 8 Tasten können Sie die am häufigsten verwendeten Funktionen (z.B. Aufnahme oder Kabel nullen) direkt steuern.

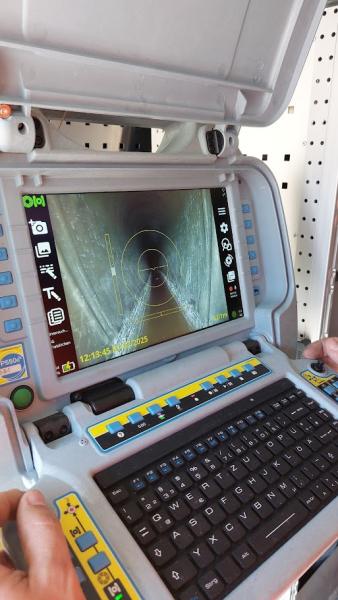

Der flexitrax P550c verfügt über ein 12,1 Zoll HD-Display mit 1280x800 Pixeln für klare und scharfe Bilder sowie einen internen 128 GB-Speicher für mehr als 2 Monate Videoaufnahme unter normalen Einsatzbedingungen¹. Der integrierte Akku und das robuste IP55-Gehäuse bieten Zuverlässigkeit und Benutzerfreundlichkeit auch in schwierigsten Umgebungen.
¹ Als normale Nutzung gilt 100 Minuten Videoaufzeichnung pro Tag an 5 Tagen pro Woche
Der flexitrax P550c enthält Berichtsvorlagen nach mehreren Standards wie z.B. die WRc MSCC3, 4 oder 5 oder Ihre eigenen. Die Berichte sind sofort nach Abschluss der Untersuchung verfügbar.
Optional ist WinCan-Kompatibilität² entweder beim Kauf des flexitrax P550c Systems oder zu einem späteren Zeitpunkt als Zukaufoption verfügbar.
² Erfordert möglicherweise eine separate WinCan-Lizenz
Eine kurze Startzeit, 10 kontextabhängige Tasten an den Seiten des Displays und weitere 7 zusätzliche Tasten für häufig verwendete Aufgaben bilden ein Inspektionssystem, das schnell einzurichten und einfach zu bedienen ist.
Intuitive Menüs führen Sie durch die Untersuchung, ohne dass Sie sich komplizierte Tastenkombinationen merken müssen. Mit nur wenigen Tastendrücken können Sie den Bericht für Ihre Kunden oder Ihr Büro freigeben und sofort mit der nächsten Untersuchung fortfahren.
6 Menüsprachen und sprachspezifische Tastaturlayouts sind verfügbar (Englisch, Französisch, Deutsch, Spanisch, Niederländisch und Chinesisch - vereinfacht-). Weitere Sprachen sind bereits in Arbeit.
Gewerbliche Videoinspektion
Der flexitrax ™ P550c Controller ist ganz auf Bedienfreundlichkeit ausgelegt und unterstützt einfaches und effizientes Erstellen von Untersuchungsberichten. Intuitive Menüs und angepasste Funktionstasten leiten Sie durch Ihre aktuelle Untersuchung, damit der nächste Job nicht warten muss.
Dank der MSCC3-, 4- oder 5-konformen Berichte und dem integrierten WLAN können Sie Ihre Berichte noch vor Ort über E-Mail oder DropBox freigeben. Oder Sie kopieren sie einfach an einem der drei USB-Anschlüsse auf einen Speicherstick.
Ihre Kollegen und/oder Kunden können Ihre Videoinspektion in Echtzeit in einem Standard-Webbrowser auf ihrem lokalen, vernetzten Kommunikationsgerät (z.B. einem Smartphone oder Tablet) verfolgen.
Einfach zu bedienen, günstig im Unterhalt
Das flexitrax P550c-System bietet eine intuitive grafische Benutzeroberfläche, eine vollwertige PC-Tastatur (regionale Optionen verfügbar) und beim Start eine Auswahl von 6 verschiedenen Menüsprachen mit passenden integrierten Bedienungshandbüchern. Kontextsensitive ATM-Tasten auf beiden Seiten des Displays bieten Zugriff auf die benutzerfreundlichen Menüs, über weitere 8 Tasten können Sie die am häufigsten verwendeten Funktionen (z.B. Aufnahme oder Kabel nullen) direkt steuern.
Der flexitrax P550c verfügt über ein 12,1 Zoll HD-Display mit 1280x800 Pixeln für klare und scharfe Bilder sowie einen internen 128 GB-Speicher für mehr als 2 Monate Videoaufnahme unter normalen Einsatzbedingungen¹. Der integrierte Akku und das robuste IP55-Gehäuse bieten Zuverlässigkeit und Benutzerfreundlichkeit auch in schwierigsten Umgebungen.
¹ Als normale Nutzung gilt 100 Minuten Videoaufzeichnung pro Tag an 5 Tagen pro Woche
Berichte vor Ort
Der flexitrax P550c enthält Berichtsvorlagen nach mehreren Standards wie z.B. die WRc MSCC3, 4 oder 5 oder Ihre eigenen. Die Berichte sind sofort nach Abschluss der Untersuchung verfügbar.
Optional ist WinCan-Kompatibilität² entweder beim Kauf des flexitrax P550c Systems oder zu einem späteren Zeitpunkt als Zukaufoption verfügbar.
² Erfordert möglicherweise eine separate WinCan-Lizenz
Schnelle, intuitive Inspektion
Eine kurze Startzeit, 10 kontextabhängige Tasten an den Seiten des Displays und weitere 7 zusätzliche Tasten für häufig verwendete Aufgaben bilden ein Inspektionssystem, das schnell einzurichten und einfach zu bedienen ist.
Intuitive Menüs führen Sie durch die Untersuchung, ohne dass Sie sich komplizierte Tastenkombinationen merken müssen. Mit nur wenigen Tastendrücken können Sie den Bericht für Ihre Kunden oder Ihr Büro freigeben und sofort mit der nächsten Untersuchung fortfahren.
6 Menüsprachen und sprachspezifische Tastaturlayouts sind verfügbar (Englisch, Französisch, Deutsch, Spanisch, Niederländisch und Chinesisch - vereinfacht-). Weitere Sprachen sind bereits in Arbeit.
Passen Sie das System an Ihre Bedürfnisse an

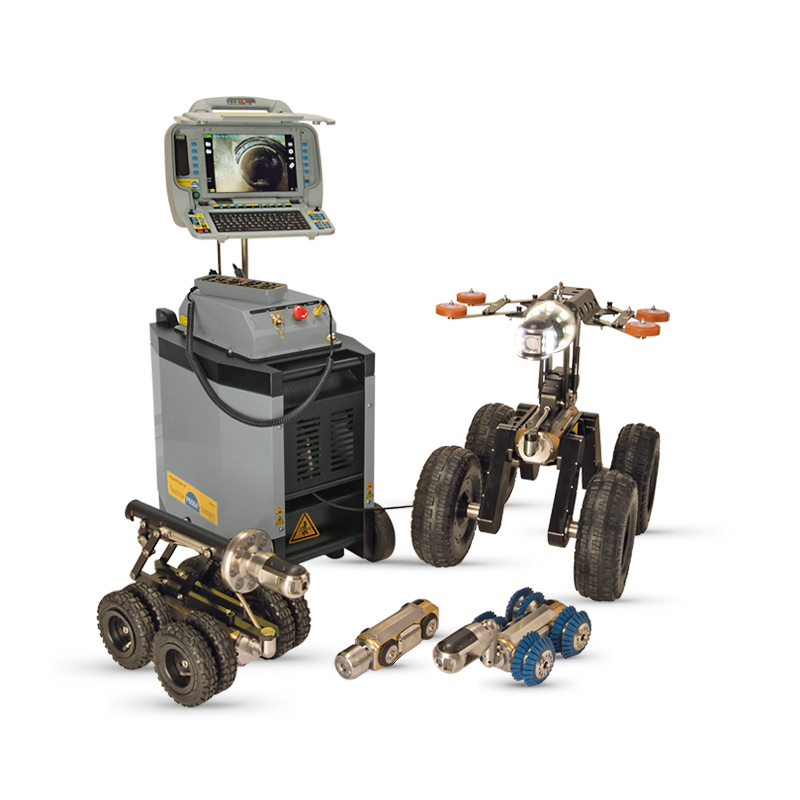

- Das System ist mobil und modular aufgebaut. Wählen Sie einfach die Optionen, die Sie brauchen und ergänzen Sie sie später bei Bedarf
- Wählen Sie zwischen einer kostengünstigen manuellen Kabeltrommel oder einer verbesserten elektrischen Trommel - jeweils mit bis zu 1000' / 305 m Kabel
- Wählen Sie aus drei austauschbaren Kameras und zwei leistungsstarken Traktoren, die entworfen wurden, um unter den schwierigsten Untergrundbedingungen zu arbeiten
- Eine große Auswahl an Rädern, Kameralifts und Reifen optimiert die Vor-Ort-Ausrüstung für das zu prüfende Rohrnetz, sodass Sie mit den auf Traktoren montierten Kameras Rohrleitungen von 4" / 100 mm bis hin zu 60" / 1500 mm untersuchen können
- Der flexitrax P550c lässt sich außerdem mit Schubkabel-Kameras von Pearpoint ausrüsten, sodass Sie sogar enge Rohre mit 2” / 50 mm oder weniger untersuchen können.
| P550c Controller | |
| Versorgung | Netzeingang 100-240VAC,50-60Hz, 1.7A DC-Ausgang 16V, 3.75A, 60W |
| Versorungsanforderung Eingang | 10-30V, 60W |
| Akkukapazität | Interne Li-Ion Batterie (4S2P) - 14.86V, 6.4Ah (93.95Wh) |
| Akkulaufzeit | Bis zu 1 Tag typisch Nutzung / 7,5 Stunden nur Ansicht / 5 Stunden kontinuierliche Aufzeichung** |
| Display | 10.1" HD-Farb-TFT 1280x800 |
| Akkuladezustandsanzeige | 5 LED im Griff (Benutzeraktiviert) und Bildschirmsymbol |
| Ladestatus | 2 LED |
| WLAN-Status | 1 LED und Bildschirmsymbol |
| Speicher | 128GB intern und Unterstützung für USB Flash-Speicher |
| Konnektivität | 3x USB 2.0, HDMI-Videoausgang, Analog-Videoausgang (PAL/NTSC), Kopfhörerausgang, Mikrofoneingang, Schiebeaal-/ Kamera-Konnektivität und 802.11 b/g/n WLAN |
| Aufnahme Formate | Video: H.265 // Audio: MP3 // Datenformat: MP4 |
| Bericht Datenformat | Grundbericht, MSCC3 & 4: docx MSCC5: socx und Xml WinCan: Xml Video: MP4 Bilder: JPEG |
| Eindringschutz | P540c Controller IP55 Netzteil / Ladegerät IP54 für Innenräume |
| Temperatur | Lagerungstemperatur: -20°C bis +80C Betriebstemperatur: -10°C bis +50°C Ladetemperatur: 0°C bis +40°C |
| Sicherung | 5A |
| Abmessung | 445x385x155mm |
| Gewicht | 7.25kg |
| Aufbau | Schlagfestes ABS und pulverbeschichteter verzinkter Stahl |
| Kabelgebunde Bedieneinheit |
Für Crawler bedienung | |||
| Ansteuerung | Crawler, Trommel, Kamera, Sonde, Licht | |||
| Aufbau | Linear Medium Density Polyethelene (LMDPE) und Weichstahl | |||
| Eindringschutz | IP64 | |||
| Gewicht | 0.7kg | |||
| Abmessungen (LxBxH) | 250x80x40mm | |||
| Trommeln und PSU |
Vollautomatische Trommel | Manuelle Trommel |
Netzteil (PSU) Für Mauelle Trommel |
| Kabellänge | 100m, 150m, 200m, 250m, 305m | - | |
| Anschlussmöglichkeiten | Direkter Anschluss für P54x Trommeln, P550c Controller und Bedieneinheit | Netzteil (PSU) | Direkter Anschluss für P54x Trommeln, P550c Controller und Bedieneinheit |
| Netzteil (PSU) | 110-240V 50-60Hz 1.2kVA Wechselrichter oder Generator mit Sinus-Ausgang |
Anspeisung für Netzteil (PSU) | 110-240V 50-60Hz 1.2kVA Wechselrichter oder Generator mit Sinus-Ausgang |
| Aufbau | Pulverbeschichteter Stahlrahmen mit Stahl und Aluminium Gehäuse und mit Edelstahl und Aluminum Kabeltrommel-Mechanismus | Pulverbeschichteter Stahlrahmen mit Edelstahl und Aluminium Gehäuse | |
| Abmessungen (LxBxH) | 619x405x691mm | 445x270x570mm | 418x195x420mm |
| Umgebung | IP53 | ||
| Gewicht | 60 bis 75kg | 20 bis 35kg | 17kg |
| Crawler | P354 small Crawler | P356 medium Crawler | |
| Empfohlener Durchmesser für zentrierte Rohre *** | 125-381mm | 175 - 1524mm | |
| Aufbau | Bronze und Edelstahl | ||
| Umgebung | IP68 bis (100m) / 11bar | ||
| Sonden Frequenzen | Wählbar: 512Hz // 640Hz // 8kHz // 33kHz | ||
| Sonden Signaltiefe | Bis zu 3m | ||
| Neigungsmesser Genauigkeit | ±0.2° | ||
| Lenkung (Crawler) | Fix | Lenkbar | |
| Motoren | 1x 50W GP32C Maxon Motor | 2x 50W GP32C Maon Motor | |
| Gewicht | 7.4kg | 14.3kg | |
| Abmessungen (LxBxH) | 250x82x69mm | 345x128x84mm | |
| Elevators | Fixer Elevator | Manueller Elevator |
Auto- Elevator | Auto- Elevator mit small Cradle |
Auto- Elevator mit Cradle |
| Empfohlener Durchmesser für Rohre - P354 Crawler | 305mm | - | - | - | - |
| Empfohlener Durchmesser für Rohre - P356 Crawler | 380mm | 305-610mm | 305-900mm | 750-1360mm | 900-1500mm |
| Aufbau | Eldestahl / eloxiertes Aluminium | Eldestahl / eloxiertes Aluminium | Eldestahl / eloxiertes Aluminium | Eldestahl / eloxiertes Aluminium | Eldestahl / eloxiertes Aluminium |
| Gewicht | 0.4kg | 4.5kg | 5.8kg | 20.8kg | 27.8kg |
| Abmessungen (LxBxH) | 114x48x67mm | 230x90x420mm | 380x110x420mm | 690x419x617mm | 739x534x712mm |
| Zusatzlicht | Bietet eine zusätliche Beleuchtung | |||
| Lichtstärke | 8 Weiße LED's, ≥ 850 Lumen | |||
| Aufbau | Eldestahl / eloxiertes Aluminium | |||
| Umgebung | IP68 bis (100m) / 11bar | |||
| Gewicht | 1.8kg | |||
| Abmessungen | Ø 136x63mm | |||
| Kameraköpfe | Fixer Kamerakopf | Dreh- und Schwenkkamera | Dreh-, Schwenk- und Zoomkamera |
| Funktionen | Standardkamera | Drehen 270° // Schwenken 360° | Drehen 270° // Schwenken 360° |
| Zoom | - | - | 10x Optisch, 32x Digital |
| Auflösung | ≥ 690TVL | ≥ 690TVL | ≥ 700TVL |
| Sensor Empfindlichkeit | < 1.0Lux | < 1.0Lux | 0.125Lux bei f1.8 |
| Kamera Beleuchtung | ≥ 200lm | ≥ 210lm | ≥ 840lm |
| Fokus Distanz | 10mm bis ∞ | 10mm bis ∞ | 10cm (Weitwinkel) bis ∞ |
| Aufbau | Eldestahl / eloxiertes Aluminium | Eldestahl / eloxiertes Aluminium | Eldestahl / eloxiertes Aluminium |
| Abmessungen | Ø 62x68mm | Ø 134x68mm | Ø 175x100mm |
| Gewicht | 600g | 1.8kg | 2.1kg |
| Zertifikate | ||||
| CE | LVD 2006/65/EC, MD 2006/42/EC, EMC 2004/108/EC, RTTE 99/5/EC | |||
| FCC | CFR47 Part 15B | |||
| Standards | EN 61010-1:2010, IEC61010-1:2010 | |||
| RoHS | Compliant | |||
Produktiver vor Ort
WRc MSCC 3, 4 und 5-kompatible Berichte und Zustands-Klassifizierungscodes sind im Controller bereits integriert und werden automatisch erstellt.
Teilen Sie Untersuchungsberichte in den Formaten docx, xml oder WinCan3 direkt vor Ort über E-Mail oder DropBox mit Ihren Kunden oder Ihrem Büro (WLAN-Zugangspunkt erforderlich). Sie können diese Dateien zusammen mit Fotos (JPG) und Videos (MP4) auch auf einen USB-Stick exportieren.
³Erfordert möglicherweise eine separate WinCan-Lizenz
Einfache Bedienung im Einsatz
Dank der intuitiven Joystick-Steuerung der Traktor- und Kamerafunktionen und der angepassten One-Touch-Bedienelemente ist das flexitrax P550c System einfach zu bedienen und Sie können jede Kombination aus Kabeltrommel, Traktor, Kamera und Beleuchtung steuern. Im Controller integriert ist ebenfalls eine Mimic®-Anzeige - ein Werkzeug zum Anzeigen und simplen Steuern der Systemkamerarichtung.
25 mm bis hin zu 1500 mm

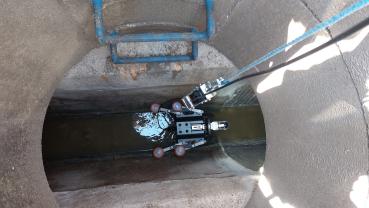

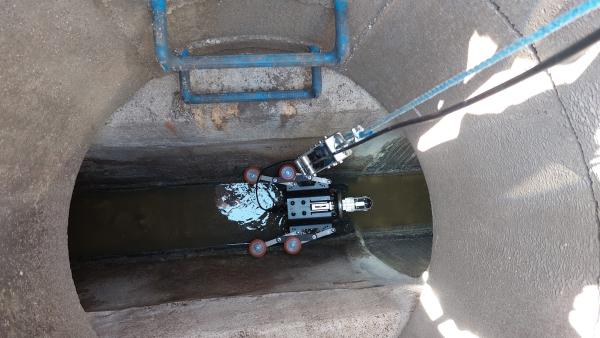

Dank der breiten Palette an kompatiblen Geräten kann das flexitrax P550c durchgängig zentrierte Untersuchungen an Rohrleitungen durchführen; kombiniert mit einem flexiblen 100‘ / 30 m Schubkabel und 1" / 25 mm Kamera, bis hin zu 60‘‘ / 1500 mm Querschnitt mit großem Gerät.
Klare, hochwertige Bilder
Das flexitrax P550c-System bietet drei hochauflösende Traktor-Kameras (Nur-Vorwärts, Schwenken und Neigen oder Schwenken und Neigen mit 10-fachem optischen Zoom); jeweils mit ultraheller weißer LED-Beleuchtung für unterschiedliche Rohrmaterialien. Ein optionaler externer Scheinwerferkopf bietet zusätzliche Beleuchtung für sehr große oder dunkle Rohre und sorgt so für klare Sicht. Das hochauflösende 12,1 Zoll / 307 mm Display, Standard bei allen flexitrax P550c-Controllern, liefert scharfe und klare Bilder und erleichtert akkurate Beobachtungen.
Robustes Design - Zuverlässigkeit, wo Sie sie brauchen
Für den Einsatz im Feld konzipiert, bieten Kommandomodul, Kabeltrommeln und Schubkabel-Haspeln einen stabilen Puffer zwischen den Elementen und Ihren Untersuchungsdaten. Traktoren und Kameras können vollständig unter Wasser arbeiten und sind bis zu Tiefen von 100 m wasserdicht (IP68).
Einfacher, schneller Service und Wartung
Das flexitrax P550c-System ist konsequent auf Langlebigkeit und Wartungsfreundlichkeit ausgelegt. Viele Reparaturen können Sie vor Ort selbst durchführen, ohne komplexe Werkzeuge für Druckbeaufschlagung oder Dichtungs-Kits. Zusätzlich bietet Pearpoint's weltweite Servicenetzwerk umfassenden Service und Reparaturen mit kurzen Bearbeitungszeiten.
Leicht zu transportieren, leicht einzusetzen

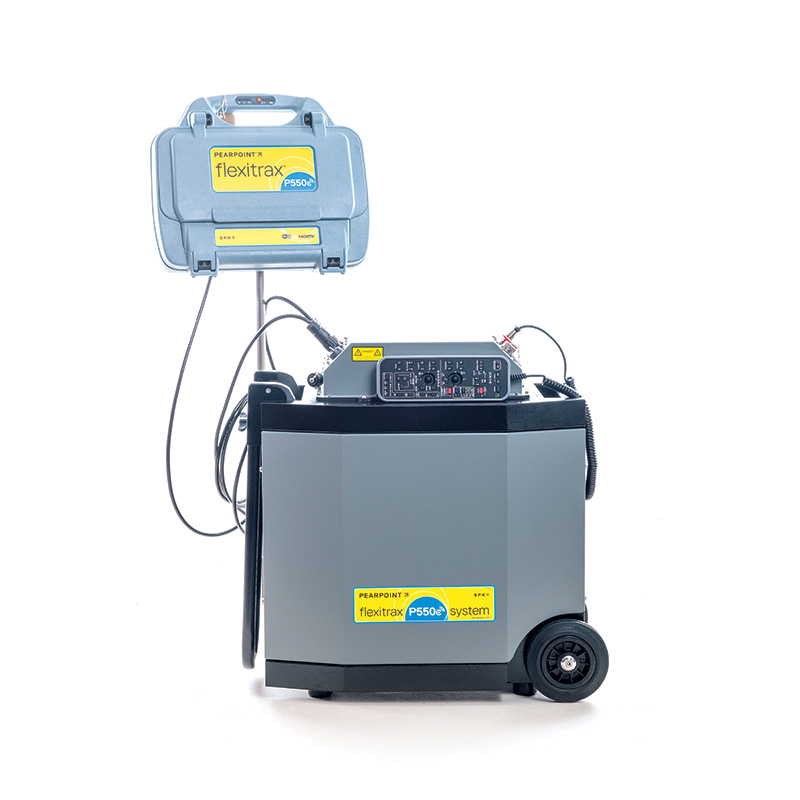

Der modulare Aufbau des flexitrax P550c-Systems ermöglicht vielfältige Transportoptionen. Das System kann in einen Van oder LKW montiert werden, ist jedoch leicht zu auszubauen und mit dem ergonomischen Schubwagen-Design äußerst mobil, sodass Sie Rohrleitungen außerhalb der Reichweite Ihres Fahrzeugs erreichen können. Einmal vor Ort, ist das System schnell und einfach eingerichtet und betriebsbereit.

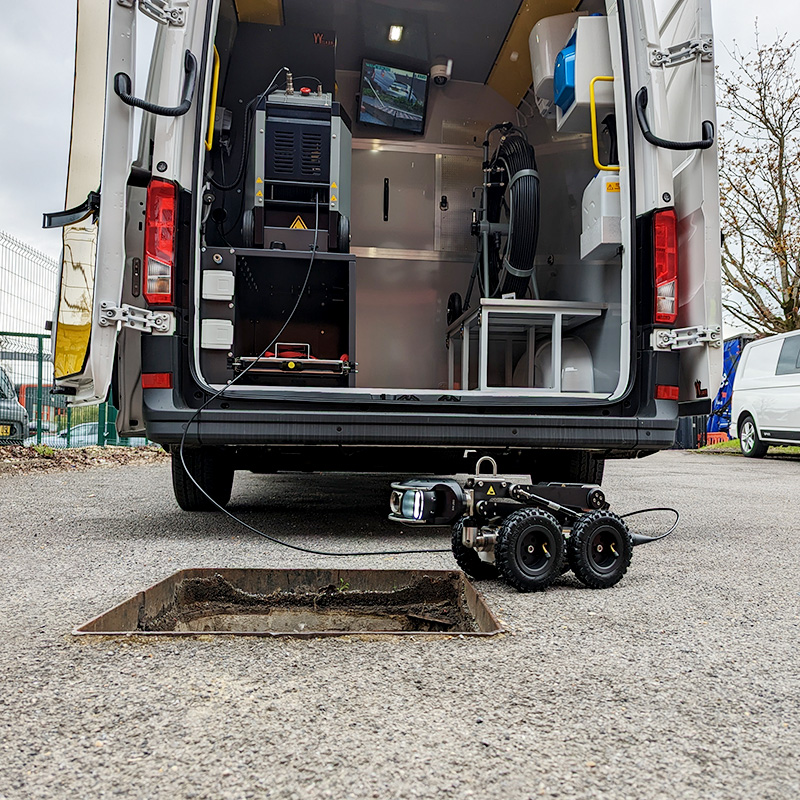

Optionen für Fahrzeugmontage
Pearpoint bietet eine Reihe von Standard-Montagekits für eine dauerhafte oder flexible Montage des flexitrax P550c-Systems in Fahrzeugen an. Pearpoint arbeitet auch mit einer Reihe von zugelassenen Fahrzeugausrüstern zusammen und liefert Fahrzeug-Lösungen nach Kundenwunsch.
