P542c Schiebekamerasystem 60m
P542c Schiebekamerasystem 60m
Mit 32mm und 50mm Kamerakopf (nach Wahl)
Das P542c Schiebekamerasystem ist speziell für Rohrsysteme ab DN100 entwickelt worden. Das System bewährt sich durch ein robustes und kompaktes Design, welches die Verwendung - standardmäßig - bis zu einer Rohrdimension von DN250 erlaubt. In Grenzfällen findet die P542c auch ab einer Rohrdimension von DN70 ihren Einsatz. In diesem Sonderfall müssen alle Führungshilfen vom Kamerakopf entfernt werden. Die FlexiSonde (640Hz oder 512Hz nach Wahl) kann zwischen Kamerakopf und Schiebekabel montiert werden und erlaubt die präzise Ortung von Rohrschäden, Verstopfungen oder generell des einmessen des Leitungsverlaufes bis zu einer Verlegetiefe von ca. 5m. Für die Sondenortung empfehlen wir Empfänger der Familie SuperC.A.T4 oder RD7100 des Herstellers Radiodetection.
Mit 32mm und 50mm Kamerakopf (nach Wahl)
Das P542c Schiebekamerasystem ist speziell für Rohrsysteme ab DN100 entwickelt worden. Das System bewährt sich durch ein robustes und kompaktes Design, welches die Verwendung - standardmäßig - bis zu einer Rohrdimension von DN250 erlaubt. In Grenzfällen findet die P542c auch ab einer Rohrdimension von DN70 ihren Einsatz. In diesem Sonderfall müssen alle Führungshilfen vom Kamerakopf entfernt werden. Die FlexiSonde (640Hz oder 512Hz nach Wahl) kann zwischen Kamerakopf und Schiebekabel montiert werden und erlaubt die präzise Ortung von Rohrschäden, Verstopfungen oder generell des einmessen des Leitungsverlaufes bis zu einer Verlegetiefe von ca. 5m. Für die Sondenortung empfehlen wir Empfänger der Familie SuperC.A.T4 oder RD7100 des Herstellers Radiodetection.
Lieferumfang:
- 60m P342
- FlexiSonde 512Hz oder 640Hz (nach Wahl)
- Anzeigeheiheit P540c mit eingebauten Akku
- 32mm oder 50mm Kamerakopf (nach Wahl)

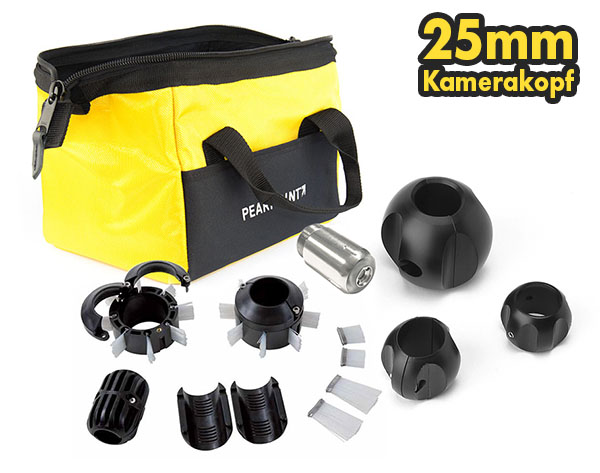

- Schiebehilfen (ja nach Kamerakopf) bis DN250
- Ladegeräte für KFZ und 230VAC
- Bedienungsanleitung
- FlexiSight™ Manager Software von Pearpoint
ALLGEMEIN
Das P542c Schiebekamerasystem ist speziell für Rohrsysteme ab DN100 entwickelt worden. Das System bewährt sich durch ein robustes und kompaktes Design, welches die Verwendung - standardmäßig - bis zu einer Rohrdimension von DN250 erlaubt. In Grenzfällen findet die P542c auch ab einer Rohrdimension von DN70 ihren Einsatz. In diesem Sonderfall müssen alle Führungshilfen vom Kamerakopf entfernt werden. Für den Kamerakopf stehen der 32mm oder 50mm Kamerakopf zur Auswahl. Die FlexiSonde (640Hz oder 512Hz nach Wahl) kann zwischen Kamerakopf und Schiebeaal montiert werden und erlaubt die präzise Ortung von Rohrschäden, Verstopfungen oder generell des einmessen des Leitungsverlaufes bis zu einer Verlegetiefe von ca. 5m. Für die Sondenortung empfehlen wir Empfänger der Familie SuperC.A.T4 oder RD7100 des Herstellers Radiodetection.
32mm Kamera
Der 35mm Kamerakopf ist für Rohrdurchmesser ab DN70 geeignet. Dieser Kopf verfügt über eine mechanische Aufrechtbild-Funktion, die es dem Operater der Kamera ermöglicht auch bei schwierigen Leitungsverläufen den überblick zu behlten. Der 35mm Kamerakopf ist bis zur einer Druckbelasung von 7bar (70m) ausgelegt und hat die Schutzklasse IP68.
50mm Kamera
Der 50mm Kamerakopf ist für Rohrdurchmesser ab DN100 geeignet. Dieser Kopf verfügt über eine mechanische Aufrechtbild-Funktion, die es dem Operater der Kamera ermöglicht auch bei schwierigen Leitungsverläufen den überblick zu behlten. Der 50mm Kamerakopf ist bis zur einer Druckbelasung von 11bar (100m) ausgelegt und hat die Schutzklasse IP68.
Die FlexiSonde (640Hz oder 512Hz nach Wahl) kann zwischen Kamerakopf und Schiebeaal montiert werden. Die FlexiSonde erlaubt die präzise Ortung von Rohrschäden, Verstopfungen oder des generellen Leitungsverlaufes bis zu einer Verlegetiefe von ca. 5m. Für die Sondenortung empfehlen wir Empfänger der Familie SuperC.A.T4 oder RD7100 des Herstellers Radiodetection.
Das P542c Schiebekamerasystem ist speziell für Rohrsysteme ab DN100 entwickelt worden. Das System bewährt sich durch ein robustes und kompaktes Design, welches die Verwendung - standardmäßig - bis zu einer Rohrdimension von DN250 erlaubt. In Grenzfällen findet die P542c auch ab einer Rohrdimension von DN70 ihren Einsatz. In diesem Sonderfall müssen alle Führungshilfen vom Kamerakopf entfernt werden. Für den Kamerakopf stehen der 32mm oder 50mm Kamerakopf zur Auswahl. Die FlexiSonde (640Hz oder 512Hz nach Wahl) kann zwischen Kamerakopf und Schiebeaal montiert werden und erlaubt die präzise Ortung von Rohrschäden, Verstopfungen oder generell des einmessen des Leitungsverlaufes bis zu einer Verlegetiefe von ca. 5m. Für die Sondenortung empfehlen wir Empfänger der Familie SuperC.A.T4 oder RD7100 des Herstellers Radiodetection.
KAMERA
32mm Kamera
Der 35mm Kamerakopf ist für Rohrdurchmesser ab DN70 geeignet. Dieser Kopf verfügt über eine mechanische Aufrechtbild-Funktion, die es dem Operater der Kamera ermöglicht auch bei schwierigen Leitungsverläufen den überblick zu behlten. Der 35mm Kamerakopf ist bis zur einer Druckbelasung von 7bar (70m) ausgelegt und hat die Schutzklasse IP68.
50mm Kamera
Der 50mm Kamerakopf ist für Rohrdurchmesser ab DN100 geeignet. Dieser Kopf verfügt über eine mechanische Aufrechtbild-Funktion, die es dem Operater der Kamera ermöglicht auch bei schwierigen Leitungsverläufen den überblick zu behlten. Der 50mm Kamerakopf ist bis zur einer Druckbelasung von 11bar (100m) ausgelegt und hat die Schutzklasse IP68.
SONDE
Die FlexiSonde (640Hz oder 512Hz nach Wahl) kann zwischen Kamerakopf und Schiebeaal montiert werden. Die FlexiSonde erlaubt die präzise Ortung von Rohrschäden, Verstopfungen oder des generellen Leitungsverlaufes bis zu einer Verlegetiefe von ca. 5m. Für die Sondenortung empfehlen wir Empfänger der Familie SuperC.A.T4 oder RD7100 des Herstellers Radiodetection.
| P540c Controller | |
| Versorgung | Netzeingang 100-240VAC,50-60Hz, 1.7A DC-Ausgang 16V, 3.75A, 60W |
| Versorungsanforderung Eingang | 10-30V, 60W |
| Akkukapazität | 14.86V, 6.4Ah (93.95Wh) |
| Akkulaufzeit | Bis zu 1 Tag typisch Nutzung / 7,5 Stunden nur Ansicht / 5 Stunden kontinuierliche Aufzeichung** |
| Display | 10.1" HD-Farb-TFT 1280x800 |
| Akkuladezustandsanzeige | 5 LED im Griff (Benutzeraktiviert) und Bildschirmsymbol |
| Ladestatus | 2 LED |
| WLAN-Status | 1 LED und Bildschirmsymbol |
| Speicher | 128GB intern und Unterstützung für USB Flash-Speicher |
| Konnektivität | 3x USB 2.0, HDMI-Videoausgang, Analog-Videoausgang (PAL/NTSC), Kopfhörerausgang, Mikrofoneingang, Schiebeaal-/ Kamera-Konnektivität und 802.11 b/g/n WLAN |
| Eindringschutz | P540c Controller IP55 Netzteil / Ladegerät IP54 für Innenräume |
| Temperatur | Lagerungstemperatur: -20°C bis +80C Betriebstemperatur: -10°C bis +50°C Ladetemperatur: 0°C bis +40°C |
| Sicherung | 5A |
| Abmessung | 445x385x155mm |
| Gewicht | 7.25kg |
| Aufbau | Schlagfestes ABS und pulverbeschichteter verzinkter Stahl |

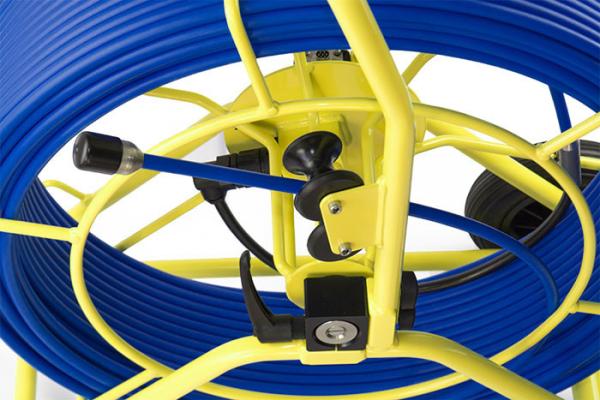

| Schubkabel und Haspeln | P341 Installateur | P342 Mini | P342 Haspel | P343 Hapel |
| Abmessungen | 570x430x269mm | 570x430x269mm | 850x750x420mm | 813x1168x475mm |
| Gewicht | 9.4kg 11.2kg |
11kg | 18.2kg 25kg |
37kg |
| Konstruktion | Pulverbeschichteter Stahlrohrrahmen | |||
| Schubkabellänge | 30m 60m |
35m | 60m 120m |
150m |
| Kameras | 32mm Kamera selbstnivellierende | 50mm Kamera selbstnivellierende | |
| Abmessungen | 31.24 x66mm | 48 x 72.8mm | |
| Gewicht | 0.18kg | 0.36kg | |
| Konstruktion | Edelstahl/Polycarbonat | Edelstahl/Saphireglas/Polycarbonat | |
| Leistung | 1.3W | 3.8W | |
| Umgebung | IP68 bis (70m) / 7bar | IP68 bis (100m) / 11bar | |
| Temperatur | Lagerungstemperatur: -20°C bis +80C Betriebstemperatur: -10°C bis 50°C |
||
| Fokus | Fest | Manuell einstellbar | |
| Brennweite | Fest | 10mm bis ∞ | |
| Beleuchtung | Ultra-helle weiße LED's | ||
| LED Leuchtdichte | ≥ 150lm | ≥ 208lm | |
| Aktive Pixel (HxV) | 640 576 PAL | 765 x 582 PAL | |
| Horizontale Auflösung | ≥ 420TVL | ≥ 460TVL | |
