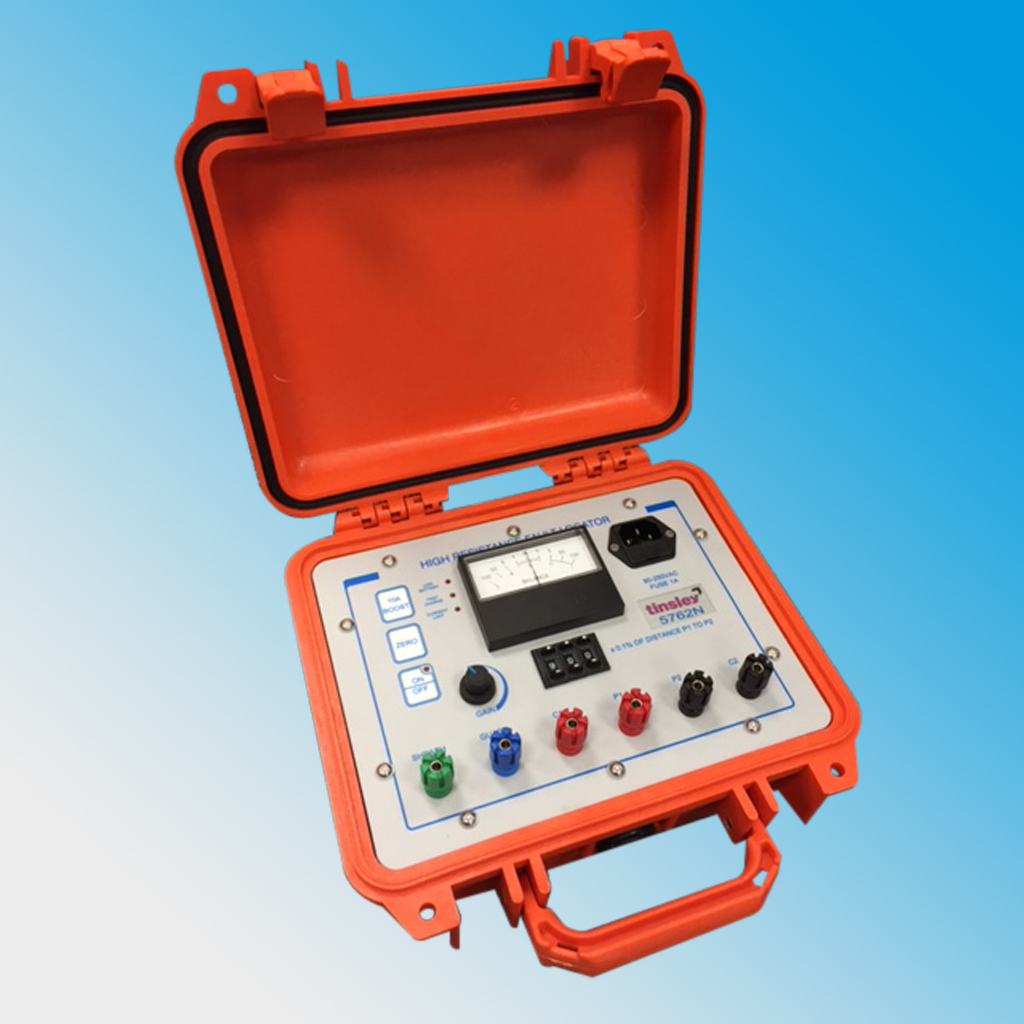

Widerstandsmessbrücke für hochohmige Kabelfehler 5762N
Die Messbrücke von Tinsley 5762N wird zur Positionsbestimmung von Kurzschlüssen zwischen zwei Adern, zwischen Kabelader und Kabelmantel oder zwischen Kabelmantel und Erde verwendet. Die messbaren Widerstände können zwischen 0 - 200MOhm liegen. Die Messbrücke wird über eine interne Batterie (6V) oder über ein Netzgerät versorgt.
Haupteinsatzgebiet ist das Kabelnetzerk vonTelefon- oder Telekomanbietern (Kupferadern) oder verstärkt zur Fehlersuche in Fernwärmeversorgungsnetzen.

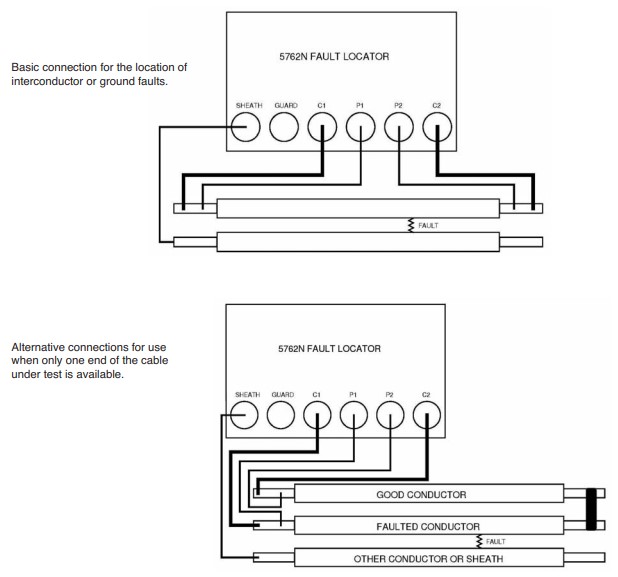

Die Fehlerortsbestimmung wird durch Abgleich der Widerstandsmessbrücke erreicht. Der maximale Messtrom durch die Messbrücke beträgt dabe 1A bzw. 10A weinn die BOOST-Taste gedrückt und gehalten wird. Wenn das Galvanometer abgeglichen ist, erfolgt die Anzeige in % der Entfernung (Bitte Aufbau der Brückenschaltung beachten).
Lieferumfang:
- Messbrücke eingebaut in einen IP67 schalgfesten Transportkoffer
- Ladekabel
- Messkabeln (bitte Zubehör beachten)
- Bedienungsanleitung
